  一、信号源分类

  信号源从分类角度来说,可以分为以下几种

  模拟信号源:

  产生单音信号和模拟调制AM/FM/PhM/PM信号,频率一般小于6GHz,用途一般作为射频领域的通用仪器。

  数字信号源(矢量信号源):

  产生单音信号和模拟调制AM/FM/PhM/PM信号、数字调制、通信制式信号,频率一般小于6GHz,用途主要为产生数字调制信号,2G/3G/4G及其他数字通信领域。

  基带信号源:

  产生IQ基带信号,无射频,主要用于芯片测试

  微波信号源:

  产生单音信号和模拟调制AM/FM/PhM/PM信号,频率较高,一般可以达到40GHz,用于微波领域。

  二、模拟信号源基本原理

  模拟信号源和微波信号源比较类似,主要分为频率综合部分和信号输出部分。在频率综合部分,产生一个频率稳定的信号,并可以实现简单的调制,如FM/PhM。信号输出部分,主要有自动电平控制电路(ALC),放大器和衰减器。

  自动电平控制电路的作用是在信号源的输出端口建立稳定的输出,是一个负反馈电路。此外,ALC电路也用来做调幅AM和脉冲调制。

  功率信号源是指集信号发生器与功率放大器为一体的电子测量仪器,它具有高电压、大功率的特点,在电子实验室中能够帮助用来驱动压电陶瓷、换能器以及电磁线圈等,可以有效的帮助电子工程师解决驱动负载和放大功率的问题。

  功率信号源增加了内置信号源的模块,可以输出正弦波、方波、三角波、脉冲波等波形,能够直接输出较大的电压信号,从而驱动容性、感性、阻性负载,覆盖更多更广泛的应用领域。

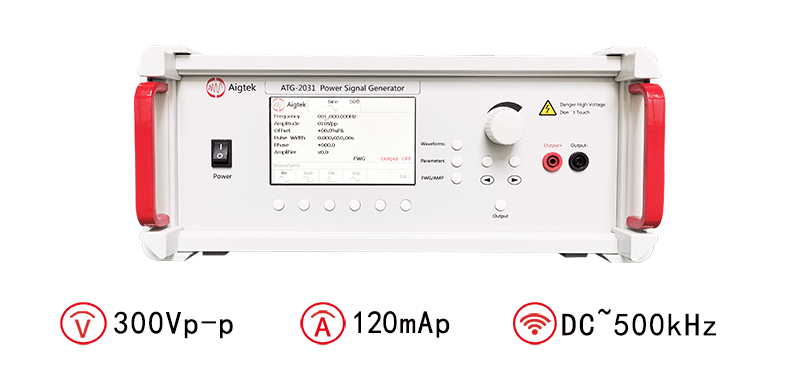

ATG-2031功率信号源指标参数

  图:ATG-2031功率信号源指标参数

  以上就是功率信号源的介绍,如果对于功率信号源还有什么不了解或者想知道的,欢迎随时咨询。

  这些参数综合影响了功率放大器的性能和适用性。在设计和选择功率放大器时,工程师需要综合考虑这些参数,以满足特定应用的要求。
